綜合業務光端機

產品概述

是我公司使用自主開發的光傳輸設備。該設備是以超大規模集成電路為核心構成的120路光電合一傳輸設備，支持4個E1接口，4路百兆以太網適用于小容量交換機組網、用戶環路網，移動通信（基站）、專網、DDN網等。

該光端機可提供集中機框結構維護簡單，開電即用，同時提供完整的網絡(luò )管理功能。

產品特點

1、提供4個E1數字接口，阻抗75Ω/120Ω可選。

2、提供4個百兆以太網（支持VLAN/物理隔離），最大支持擴展到8個。

3、提供一個公務話機接口(可選配)。

4、提供一個RS232異步數據接口(可選配)。

5、提供一個管理接口，可實現集中監控，并支持本地系統升級。

6、采用大規模芯片，電路簡單，功耗低，可靠性高。

7、適應多種電源環境-48VDC或220VAC(默認出廠AC220V)。

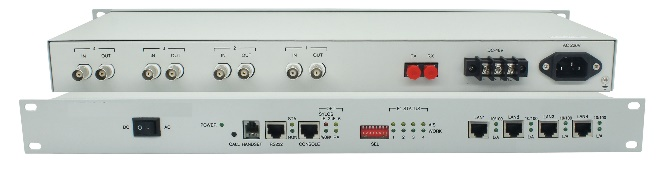

8、緊湊型或標準1U機框設計，體積小，重量輕，工作穩定可靠，安裝方便。

技術應用

技術指標

光接口特性：

? 發送光功率：>-12dBm

? 接收靈敏度：<-36dBm

? 光接口：1個155M光模塊

? 光纖接口：FC型

? 適用光纖：?jiǎn)文?，多?/span>

E1接口電氣特性：

? 標稱速率：2048Kbp/s，±50ppm

? 接口碼型：HDB3

? 接口阻抗：75Ω（不平衡）或120Ω（平衡）

? 抖動轉移特性：符合ITU-T G.823建議

? 輸入抖動容限：符合ITU-T G.823建議

? 輸出抖動：符合ITU-T G.823建議

? 電平：±2.37V±10%或±3.00V±10%

? 接口連接器為： BNC同軸

? 數字接口電氣特性：符合ITU-T G.703建議，可選平衡式或非平衡式

以太網接口：

? 通信協議：IEEE 802.3/802.3u，IEEE 802.1Q(VLAN)；

? 接口類型：RJ45；

? 接口速率：10/100M自適應；

輔助接口：

? 以太網網管接口MNI，接口方式RJ45；提供串行網管接口CONSOLE，接口方式RJ45；

工作條件：

? 電源：AC220V±20％，50HZ

            DC –36V～-72V

? 功耗：≤10W

? 工作溫度：0℃ ～ 50℃

? 貯存溫度：-40℃ ～ +70℃

? 相對濕度：95 %

? 體 積：483×175×45 mm

? 電磁輻射：遵從GB17626/GB19286或ETSI EN300 386/FCC Part15等相關標準
