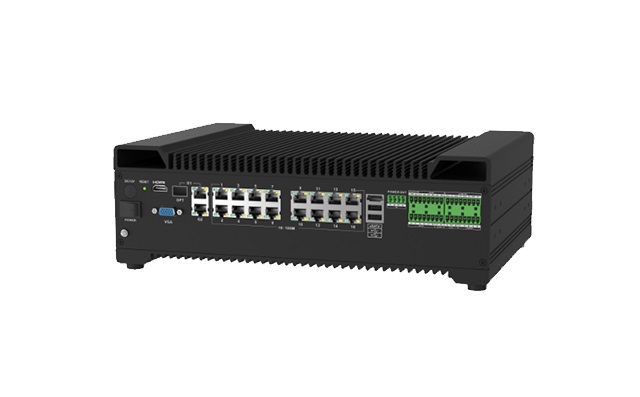

智能終端管理盒

JW-TS300-16GN-D

產品性能參數列表資料下載

應用場景

智能終端管理盒產品集視頻管理、交通數據管理、視音頻解碼、圖片處理、網絡(luò )交換等功能于一體。體積小巧，重量輕，適合安放于抱桿機柜中。產品廣泛應用于卡口、電子警察、道路監控系統中。

產品特點

嵌入式一體化設計
可接入16路高清圖片、16路高清實時錄像
堅固緊湊，全機身散熱，內部無風扇設計
大容量存儲，最大支持4個3.5寸/2.5寸硬盤
內置16個100M交換網口，可方便接入網絡(luò )攝像機
支持圖片合成功能
支持LCD顯示屏
支持VGA、HDMI、CVBS接口
Web操作，完善的SDK支持
低功耗設計，發熱量小，工作溫度-40℃~+80℃

外形尺寸

訂貨型號

JW-TS300-16GN-D（2T）

JW-TS300-16GN-D（8T）

JW-TS300-16GN-D（16T）

型號參數	JW-TS300-16GN-D
系統參數
操作系統	嵌入式Linux操作系統
操作界面	WEB、VGA/HDMI顯示
硬盤存儲	最大支持4個SATA接口硬盤，兼容3.5”/2.5”硬盤
指示燈	電源/加熱/報警/網絡(luò )/備份狀態指示燈
系統資源	可接16路高清IPC(支持圖片和視頻同時接入)，4路HDCVI輸入，4路HDCVI環通輸出，最大支持128Mbps碼流接入，128Mbps碼流轉發
接口參數
網絡(luò )接口	16個100M以太網接口，2個1000M以太網接口，其中1個為1000M可光電轉換SFP接口
音頻接口	1個音頻輸入接口，1個音頻輸出接口
報警接口	4個報警輸入接口，4個報警輸出接口（繼電器輸出）
視頻輸入	16路網絡(luò )視頻輸入，4路HDCVI視頻輸入
視頻輸出	4路HDCVI環通輸出，1路CVBS輸出
電源輸出	兩路DC12V、1路DC5V對外供電輸出
eSATA接口	1個
RS232接口	2個，其中1個用于調試
RS485接口	4個
USB接口	2個
3G/4G模塊	1個，選配
GPS模塊	1個，選配
SIM卡槽	1個
顯示輸出	1個VGA、1個HDMI、1個CVBS
功能參數
圖片合成	支持違章圖片合成功能
斷網續傳	支持
黑白名單	支持黑白名單文件導入導出，支持按車牌模糊查詢
LCD顯示屏	顯示設備時間/溫度、硬盤狀態，可設置設備時間
視頻拼接	支持任選4個通道進行視頻拼接，支持模擬通道與數字通道混合拼接
數據防刪改功能	錄像、圖片文件無法直接刪除
車輛查詢	支持按時間、通道、違章類型、車牌、車速、車道等查詢
一般規范
電源	DC12V±10%
功率	小于20W（不含硬盤）/小于30W（含1塊硬盤）
尺寸	355mm×250mm×118mm
工作環境	工作溫度-40℃～80℃、工作濕度20%～90%
整機重量	8.0kg
