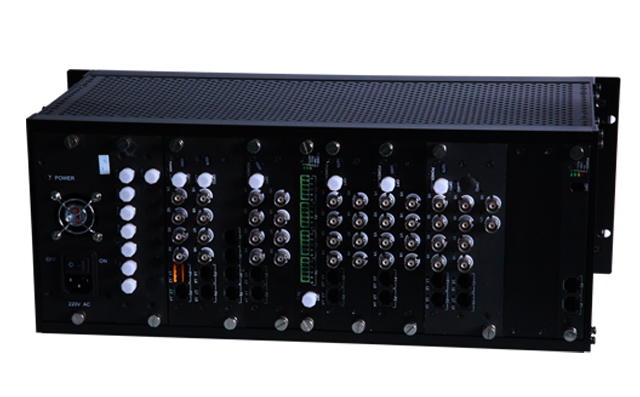

產品概述
支持最大128路視頻?？膳渲脝蜗颍p向）音頻、數據（RS232、RS485、RS422）、開關量通道、10M /100M以太網通道、E1通道、電話通道、AIPHONE通道；傳輸波長可從1310nm～1610nm之間任意選擇。以上功能均可在一芯（或兩芯）光纖上傳輸。適用于高速公路監控、平安城市監控、城市智能交通監控、軍隊安全監控、電力安全監控、水利安全監控、大型石油安全監控、廠礦企業監控等領域。
產品特點
超過RS250C對SNR、DG和DP的規定
8MHz視頻帶寬、SNR≥65dB
8/10位PCM數字視頻編碼
支持NTSC、PAL、SECAM制式
可任意組合數據/音頻/開關量接口
24位數字音頻、85dB SNR
RS232、RS422、RS485或曼徹斯特數據可選
數據傳輸碼率DC～115.2Kbps
超級光學動態范圍，0Km使用不飽和
傳輸距離最長可達120Km
支持OB標準網管系統
獨立式、插卡式、標準式機箱可選
數據防雷保護達到8KV以上
典型應用
型號 參數 | OB128-XD |
光學參數 | |
光功率 | ≥-11dBm(典型值) |
接收靈敏度 | ≤-23dBm(典型值) |
單波長帶寬 | 1.25G |
視頻參數 | |
視頻制式 | PAL，NTSC，SECAM |
視頻接口 | BNC(75Ω) |
視頻幅度 | 1.0Vp-p(典型值) |
編碼方式 | 8/10bit PCM |
視頻帶寬 | 8MHz |
視頻電平 | 700±20(mV) |
同步脈沖幅度 | 300±20(mV) |
色同步脈沖幅度 | 300±20(mV) |
視頻SNR | ≥65dB(典型值) |
微分增益 | ≤1%(典型值) |
微分相位 | ≤1°(典型值) |
回波E | ﹤2(% KF) |
幅頻特性 | 5.8MHz帶寬內±2dB |
音頻參數 | |
頻率響應 | 20Hz～20KHz |
輸入/輸出阻抗 | 10K/3K(非平衡) |
輸入/輸出電壓 | 3.5Vp-p(非平衡) |
音頻SNR | ≥85dB |
采樣速率 | 48KHz |
量化等級 | 24bit |
數據參數 | |
通信協議 | RS232，RS485，RS422，曼徹斯特碼 |
通信速率 | DC～115.2Kbps(典型值) |
誤碼率 | ≤10E-13 |
E1信號參數 | |
接口特性 | 符合ITU-T G.703標準 |
速率 | 2.048Mbps |
線路碼型 | HDB3 |
接口類型/阻抗 | Q9(75Ω)，RJ45(120Ω) |
開關量參數 | |
信號類型 | 繼電器觸點 / TTL電平 |
接口類型 | RJ45 |
以太網參數 | |
協議 | IEEE802.3 |
速率 | 10M/100M/1000M自適應 |
電話參數 | |
電話口 | 符合GB3378-82標準 |
中繼口 | 符合GB3971-83標準 |
環境參數 | |
工作溫度 | -40℃～74℃ |
貯存溫度 | -55℃～85℃ |
濕度 | 0～95%無冷凝 |
MTBF | 大于10萬小時 |
電磁兼容性 | 符合IEC61000 /GB/T17626標準 |
電源 | DC6V ±10%(獨立式) AC220V(標準式、插卡式) |
功耗 | ≤20W |
適用機箱 | 1A/2A/4A/1U/2U/4U機箱 |
