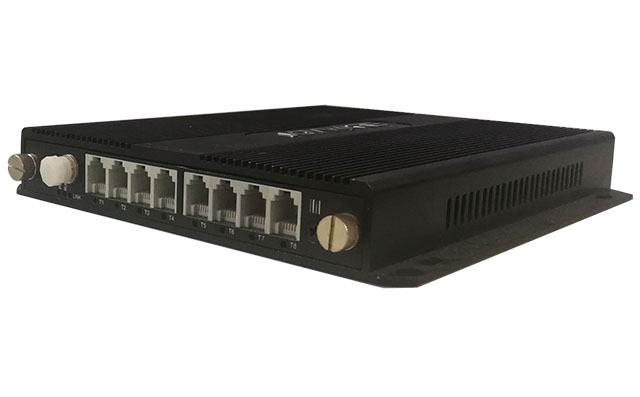

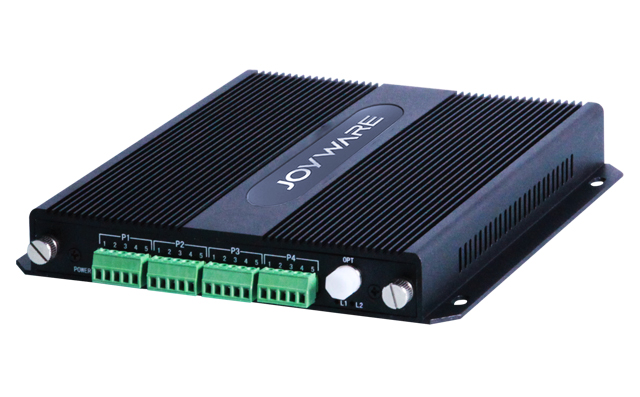

0路視頻綜合業務光端機

OB9210D

產品性能參數列表資料下載

產品概述

單向（雙向）音頻、數據（RS232、RS485、RS422）、開關量通道、10M /100M以太網通道、E1通道、電話通道；傳輸波長可從1310nm～1610nm之間任意選擇。以上功能均可在一芯（或兩芯）光纖上傳輸。適用于高速公路監控、平安城市監控、城市智能交通監控、軍隊安全監控、電力安全監控、水利安全監控、大型石油安全監控、廠礦企業監控等領域。

產品特點

可任意組合數據/音頻/開關量接口
24位數字音頻、85dB SNR
RS232、RS422、RS485或曼徹斯特數據可選
數據傳輸碼率DC～115.2Kbps
超級光學動態范圍，0Km使用不飽和
傳輸距離最長可達120Km
支持OB標準網管系統
獨立式、插卡式、標準式機箱可選
數據防雷保護達到8KV以上

典型應用

型號參數	OB9210D
光學參數
光功率	≥-11dBm(典型值)
接收靈敏度	≤-23dBm(典型值)
單波長帶寬	1.25G
音頻參數
頻率響應	20Hz～20KHz
輸入/輸出阻抗	10K/3K(非平衡)
輸入/輸出電壓	3.5Vp-p(非平衡)
音頻SNR	≥85dB
采樣速率	48KHz
量化等級	24bit
數據參數
通信協議	RS232，RS485，RS422，曼徹斯特碼
通信速率	DC～115.2Kbps(典型值)
誤碼率	≤10E-13
E1信號參數
接口特性	符合ITU-T G.703標準
速率	2.048Mbps
線路碼型	HDB3
接口類型/阻抗	Q9(75Ω)，RJ45(120Ω)
開關量參數
信號類型	繼電器觸點 / TTL電平
接口類型	RJ45
以太網參數
協議	IEEE802.3
速率	10M/100M/1000M自適應
電話參數
電話口	符合GB3378-82標準
中繼口	符合GB3971-83標準
環境參數
工作溫度	-40℃～74℃
貯存溫度	-55℃～85℃
濕度	0～95%無冷凝
MTBF	大于10萬小時
電磁兼容性	符合IEC61000 /GB/T17626標準
電源	DC6V ±10%(獨立式) AC220V(標準式、插卡式)
功耗	≤20W
適用機箱	1A/2A/4A/1U/2U/4U機箱
